Riadiaca jednotka HARVIA Xenio CX170

Podrobný popis

Účelom riadiacej jednotky Harvia Xenio je ovládať elektrické vykurovacie teleso sauny v rámci rozpätia výkonu 2,3-11 kW. Riadiaca jednotka sa skladá z riadiaceho panelu, jednotky napájania a teplotného čidla. Riadiaca jednotka reguluje teplotu v miestnosti sauny na základe informácií odovzdaných čidlom. Teplotné čidlo a ochrana proti prehriate sú umiestnené v schránke teplotného čidla. Teplota je snímaná NTC termistorom a ochranu proti prehriate je možné resetovať. Riadiacu jednotku je možné použiť na predvolenie spustenia vykurovacieho telesa (čas predvoľby).

Technické údaje:

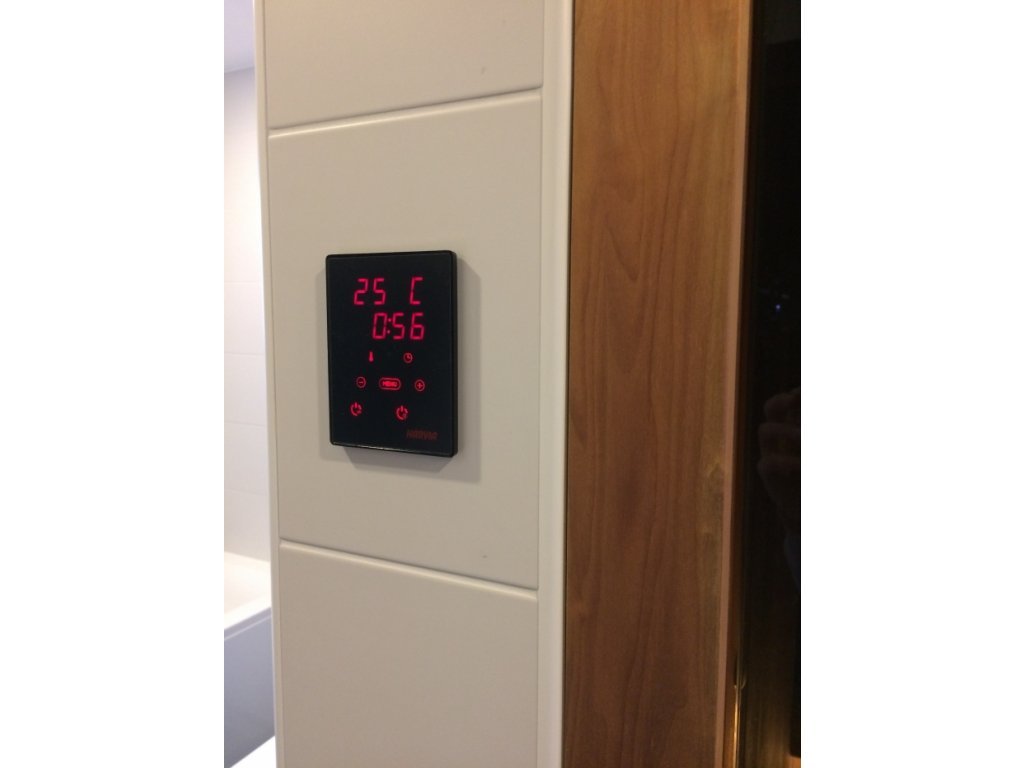

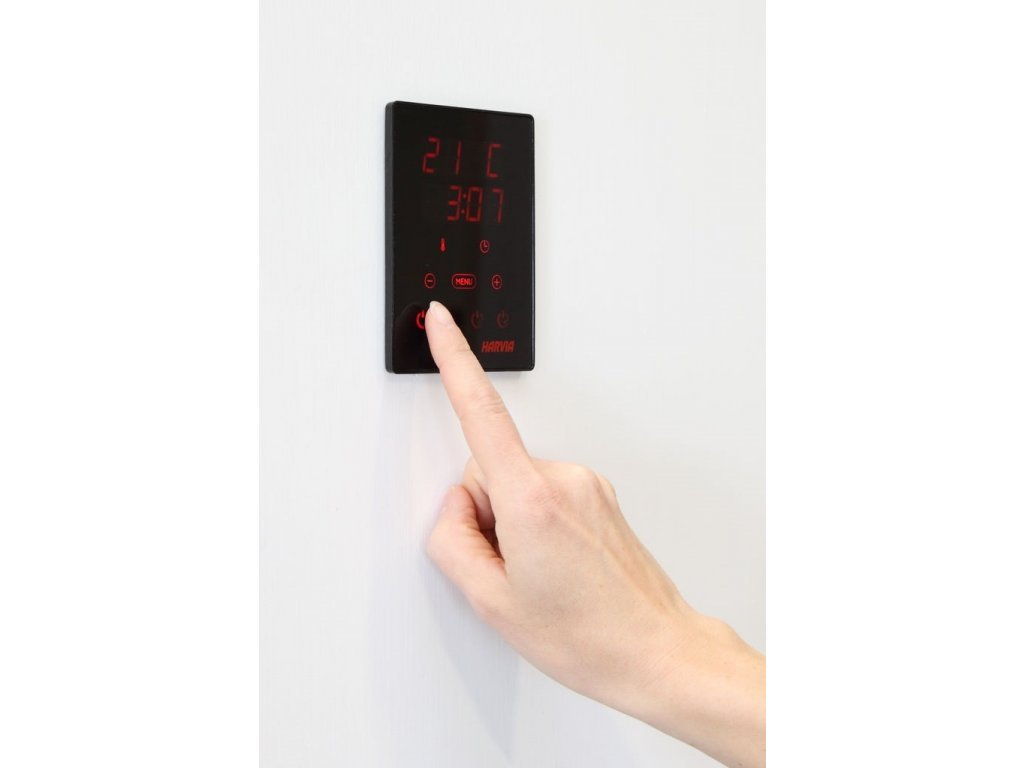

Riadiaci panel -
Rozsah nastavenej teploty: 40-110 °C.
Rozsah nastavenia prevádzkovej doby: rodinné sauny 1-6 h, verejné sauny v obytných domoch 1-12 h. Ohľadom dlhšej prevádzkovej doby sa poraďte s dovozcom/výrobcom.
Rozsah nastavenia časovej predvoľby: 0-12h.
Ovládanie osvetlenia.
Rozmery: 85 mm x 24 mm x 110 mm.
Dĺžka dátového kábla: 5 m (k dispozícii je predlžovací kábel s dĺžkou 10 m, max. celková dĺžka 30 m)

Napájacia jednotka
Napájacie napätie: 400 V 3N ~
Max. zaťaženie: 17 kW
Ovládanie osvetlenia, max. výkon: 100 W, 230 V 1N ~
Rozmery: 272 mm x 70 mm x 193 mm

Čidlá:
Teplotný snímač je vybavený resetovateľnou ochranou proti prehriate a NTC termistorom na snímanie teploty (22 kΩ / T = 25 °C)
Hmotnosť: 175 g a káble (cca 4m)
Rozmery: 51 mm x 73 mm x 27 mm
